Chisti guasti hannu schemi e la maggiuranza si ponnu diagnusticari ‘n 30 minuti o menu. Sta guida è strutturata ncapu a comu funziona la risoluzzioni dî prubblemi: accuminciannu di chiḍḍu ca si vidi ntô schermu, poi travagghiannu arrè â causa. Si mantenischermi LCD cummircialintô cummerciu, fari girari pannelli ntê chioschi pùbbrici o dibbugghiari l'hardware ncorpuratu duranti lu sviluppu, lu prucessu diagnosticu è lu stissu.
Rifirimentu rapidu ê sìntumi
Usa sta tabbella comu primu filtru. Cchiù càvusi ponnu prudùciri lu stissu sintumu, quinni trattàlu comu 'na dirizzioni ri partenza, nun 'na risposta finali.
| Sìntumu | Causa cchiù prubbabbili | Prima Azzioni |
|---|---|---|
| Schermu cumplitamenti scuru, senza ritroilluminazzioni | Guast di currenti o fusi suffiatu | Misura la tinzioni di ngressu ê pin dû mòdulu |
| Schermu accusatu ma assai scuro | Digradazzioni dâ ritroilluminazzioni o matrici LED ca nun funziona | Pruvari lu circùitu di ritroilluminazzioni 'n manera nnipinnenti |
| Immagini sfucata visìbbili sulu cu na lanterna | Guastu dâ ritroilluminazzioni - lu pannellu stissu è funziunali | Ispezziuna li strisci LED e lu circùitu dû cunnutturi |
| Display lampeggianti o lampeggianti | Cavu a nastru scioltu o tinzioni di alimintazzioni nstàbbili | Ripustari tutti li cunnittura; cuntrullari l'ondulazzioni di furnitura |
| Linii virticali o urizzuntali ntô schermu | Sustratu sfracicatu o guastu IC dû cunnutturi | Ispezzioni visiva; scanciu scheda di cunnutturi |
| Carattari scrambled o mancanti | Nun currispunnenza dû prutocollu o bug dû firmware | Verificari li paràmitri dâ cumunicazzioni rispettu ô fogghiu di dati |
| Schermu jancu senza cuntinutu | Fallimentu di l'inizzializzazzioni o pèrdita di signali | Cuntrullari la cunfigurazzioni dû prutocollu; cunfirmari lu tempu di riinizziu |
| Immaggini fantasma pirsistenti o abbruciatura-in | Immaggini statica nnô pannellu di nvicchiamentu troppu longa | Ciclu di putenza; eseguiri pixel-agghiorna lu schema di prova |
| L'input dû toccu nun si riggistra | Cavu tattili danneggiatu o firmware curruttu | Cuntrullari lu cavu dû nastru; ri-cuntrullaturi a tattu flash |
| Rizzittazzioni casuali o ciclu di putenza | Piccu di tinzioni o capacità di currenti nsufficienti | Misurari l'alimentazzioni cu l'oscilloscopiu; agghiùnciri prutizzioni contra surgimenti |
Chi causa li guasti dû mòdulu LCD?
Digradazzioni dû ritroilluminazzioni
La ritruilluminazzioni è lu guastu cchiù cumuni dû cumpunenti sìngulu - nne mòduli LCD. Li matrici a LED s'affaccianu a picca a picca duranti la sò vita upirativa - li pruduttura qualificanu li prudutti contraNormi di prova di affidabbilità dî semicunnuttura JEDEC, e li durata di vita valutati càncianu assai ntra li pannelli di qualità cunzumaturi- e chiḍḍi nnustriali-. Rifiririsi sempri ô fogghiu di dati dû modulu spicìficu pâ so durata di sirvizziu valutata ntê cunnizzioni upirativi, no a na cifra ginèrica dû sitturi.
Nu schermu cu na ritroilluminazzioni digradata passa ancora li cuntrolli elèttrici. Lu panneḍḍu funziona - nun po prudùciri n'immaggini liggìbbili nnâ luci ambientali nurmali. Si lu schermu pari accittàbbili nna na stanza scura ma addiventa quasi nvisìbbili sutta l'illuminazzioni luminosa di l'ufficiu o all'aria aperta, la ritroilluminazzioni è la prima cosa di pruvari.
⚠️ Sbagghiu cumuni:cumpensannu na ritroilluminazzioni sfumata spinghennu lu lustru ô massimu. Chistu accilira l'usura dî LED e accurza la durata utili ristanti di un cumpunenti ca si digrada già. Scegghiri l'hardware cu na spazziu di lustru apprupriatu di l'inizziu evita lu prubblema completamenti - vidi chi distinguimoduli LCD di qualità cummirciali -di altirnativi di gradu cunzumaturi-.
Prubblemi di cunnitturi e cavi
Li cavi a nastru, li cunnittura a zebra e li junciuti di saldatura si digradanu sutta li virbazzioni, lu ciclu tèrmicu e la flissiuni ripituta. La modalità di fallimentu è quasi sempri ntirmittenti: lampeggianti a certi urientamenti, sigmenti di schermu cascati sutta virbazzioni, o nu schermu ca funziona all'avviamentu ma fallisci a timpiratura di funziunamentu. Ripustari ogni cunnitturi prima di urdinari li parti arrisolvi na parti mpurtanti di lagnanzi ntô campu a costu zeru.
Stress ambientali
Lu friddu rallinta la risposta dî cristalli liquidi; lu caluri accilira lu nvicchiamentu dû pularizzaturi e la dilaminazzioni adisiva; l'umidità currudi l'elettrodi di dintra, pruducennu sigmenti di schermu mancanti ca peggiuranu a picca a picca ntê simani. Spicificari sempri li cunnizzioni dû casu peggiuri-, no chiḍḍi media. Pi applicazzioni nta ammienti esigenti,suluzzioni di schermu LCD ntigrati cu valutazzioni ambientali abbinatisi ponnu valutari prima dâ distribbuzzioni, no doppu nu fallimentu dû campu.
⚠️ Sbagghiu cumuni:pruvari nu schermu 'n cunnizzioni di labburatoriu e suppunennu ca fa la stissa cosa all'aria aperta, nna un magazzinu friddu, o vicinu a na funti d'umidità - senza virìficari ca la classi IP valutata dû mòdulu e l'intervallu di timpiraturi currispùnninu effettivamenti a l'ambienti di distribbuzzioni.
Prubblemi di alimentazzioni e guasti dû cunnutturi
Li picchi di tinzioni causanu danni subbitu ô CI dû cunnutturi. Lu scrùsciu di l'ondulazzioni di alimintazzioni - CA nnâ binaria DC - pruvuca danni cchiù suttili e cumulativi: riinizzi casuali, scrùsciu di l'immaggini e durata dû LED accurzata. Cunsultati lu fogghiu di dati dû vostru mòdulu pâ so tinzioni massima ammissibbili di ondulazzioni; non c'è nu limiti univirsali ca s'applica a tutti li tipi di pannelli.
Li bug dû firmware e li disabbinamenti dû prutocollu su' na catigurìa siparata ca imita cummincentimenti lu fallimentu di l'hardware. Nu schermu jancu o n'output scrambled doppu nu scanciu di scheda o n'agghiurnamentu dû software è assai spissu n'erruri di cunfigurazzioni, no un panneḍḍu ruttu. Sta distinzioni è mpurtanti quannucunfruntannu li furmati di schermi a barra LCD e LED- diversi tecnuluggìi ànnu cumpurtamenti di prutocollu diversi e firmi di guasti.
Prucessu diagnosticu a sei passi-
Travagghiari attraversu chisti 'n ordini. Firmati appena idintificati lu guastu - li scanci nun nicissari pèrdinu tempu e ntrudùcinu novi variàbbili.
Passu 1 - Ispezzioni visiva prima di l'accensioni-.Cerca firiti, cundinsazzioni arrè lu panneḍḍu, signa di abbruciaturi nnô PCB e cavi a nastru spustati o arrucciati. Si attruvati danni fìsici, nun applicari l'alimentazzioni. Na cunnissioni accurzata po causari danni ‘n cascata assái cchiù cari dû guastu urigginali.
Passu 2 - Verificari la tinzioni di nput.Usa un multìmitru nnî pin di putenza dû mòdulu. Li tinzioni nominali tìpichi pî pannelli TFT su’ 3,3 V, 5 V o 12 V - cuntrullari u fogghiu di dati. Na littura di cchiù dû 5% fora dî spicificazzioni garantisci n'indaggini. Pi guasti ntirmittenti, agghiùnciri n’uscilluscopiu pi cuntrullari l’ondulazzioni di alimintazzioni rispettu â spicificazzioni ammissibbili dû fogghiu di dati.
Passu 3 - Isulari la ritroilluminazzioni.Ntâ na stanza scura, fari luciri na lanterna ntâ supirfici dû pannellu nta n’àngulu. Si pò capiri n'immaggini sfucata, lu panneḍḍu è funziunali e sulu la ritroilluminazzioni nun funzionò. Stu sìngulu test elimina la mità di l'àrvuru diagnosticu 'n menu di 10 sicunna - e funziona puru bonu supraschermi LCD dû furmatu bar-comu supra li pannelli rittangulari standard.
Passu 4 - Scancia mètuducamenti cavi e schedi.Carica nu schema di prova canusciutu-bonu. Sustituiri lu cavu a nastru cu n'unità di travagghiu virìficata. Si lu guastu veni appressu ô cavu, lu cavu è lu prubblema. Si arrista câ tavula, la tavula è appressu. Sustituiri prima lu cumpunenti cchiù picca cari e accissìbbili.
Passu 5 - Cuntrolla lu prutocollu di cumunicazzioni.Nu schermu jancu o n'output sbagghiatu doppu nu scanciu di scheda è quasi sempri n'erruri di cunfigurazzioni. Verificari la friquenza di trasmissioni (UART), la modalità SPI (CPOL/CPHA) o l'indirizzu I2C rispettu ô fogghiu di dati. Stu passaggiu pigghia na quota spropurziunata di difetti ntaambienti di esposizzioni di chioschiunni li moduli vennu scanciati nnô campu, spissu di ducumintazzioni ncumpleta.
Passu 6 - Riplicari li cunnizzioni dû campu nnâ panchina.Nu schermu ca funziona nnô labburatoriu ma ca nun arrinesci nnâ distribbuzzioni havi quasi sempri na causa principali tèrmica o virbazziunali. Un cunnitturi ca è marginali a 22 gradi si po grapiri cumpletamenti a 55 gradi. Applicari caluri cuntrullatu duranti li provi a banca - nu guastu ca cumpari supra a na certa timpiratura idintifica direttamenti l'espansioni tèrmica comu lu miccanìsimu.
Riparari o Sustituiri? Nu quatru dicisionali
La riparazzioni havi sensu quannulu guastu è lucalizzatu nta nu sulu cumpunenti sustituìbbili - un cavu, na matrici di ritroilluminazzioni, n'agghiurnamentu dû firmware - lu mòdulu fa parti di nu sistema unni l'acquisizzioni di na sustituzzioni cumporta tempi di arrestu mpurtanti o ridisign, e lu costu di riparazzioni è chiaramenti cchiù nicu di n'unità nova.
La sostituzzioni havi cchiù sensu quannucumpàrinu cchiù sìntumi ô stissu tempu. La ritroilluminazzioni scura, l'usura dû cunnitturi e li fantasmi di l'immaggini ca cumpàrinu nzèmmula su' n'innicaturi affidàbbili dâ fini dâ durata di sirvizziu, no nu sulu guastu fissàbbili. La sustituzzioni àvi senzu macari quannu un mòdulu attuali offri spicificazzioni megghiu - lustru cchiù autu, timpiratura di funziunamentu cchiù larga, prutizzioni di ngressu megghiu - ca arridducissi lu pisu di manutinzioni futura.
Prima di ‘mpegnàrisi nnî tutti dui li percorsi, travagghiari ‘ntraversu chisti cincu dumanni:
- Chistu è lu primu fallimentu di l'unità, o havi fallitu prima?
- Lu guastu è limitatu a nu cumpunenti sulu ca si po scanciari?
- Lu costu tutali dâ riparazzioni - di parti, travagghiu e tempu di arrestu - arresta chiaramenti sutta lu costu di sostituzzioni?
- L'unità riparata durerà rialistamenti nzinu ô riquisiti di sirvizziu ristanti dû sistema?
- Na sustituzzioni attuali offri spicificazzioni significativamenti megghiu pi st'applicazzioni?
Si tri o cchiù risposti favurìscinu a sostituzzioni, chistu è giniralmenti u percorsu cchiù chiaru. Sfoglia lu cumpletugamma di pruduttio puruparrari cu nu spicialistasupra l'approvviggionamentu. Pi cuntesti di cummerciu e di signalazzioni,cunfigurazzioni LCD su misura pâ signalazzioni ô mircatuspissu offri n'ecunumìa a lùongu tèrmini migghiuri rispìettu a nu scanciu direttu comu - pì - comu -.
Manutinzioni privintiva
- Cuntrolli ambientali:Distribbuiri dintra l'intervallu di timpiraturi e umidità nominali dû mòdulu, usannu li cunnizzioni di casu peggiuri - pâ chianificazzioni. Nta l'ambienti cu n'umidità auta, li recinzzioni sigillati cu valutazzioni IP virìficati sunu nu riquisitivu, non na pricauzzioni.
- Gistioni dû putiri:Usa furnituri rigulati cu prutizzioni hardware contra li surgi. Evitari di fari girari li ritroilluminazzioni cuntinuamenti a lustru massimu - lu cuntrollu adattivu dû lustru arridduci l'usura dî LED senza n'impattu visìbbili ncapu l'usabbilità.
- Ispezzioni prugrammati:Cuntrullari ogni misi lu postu dû cunnitturi e circari la cundinsazzioni. Ogni trimestri - esegui un schema di prova diagnosticu e virìfica la tinzioni di alimintazzioni sutta càrricu. Ogni annu - cuntrullari l'ondulazzioni di furnitura e ispezziunari li strati ottici pâ dilaminazzioni o l'invicchiamentu dû pularizzaturi.

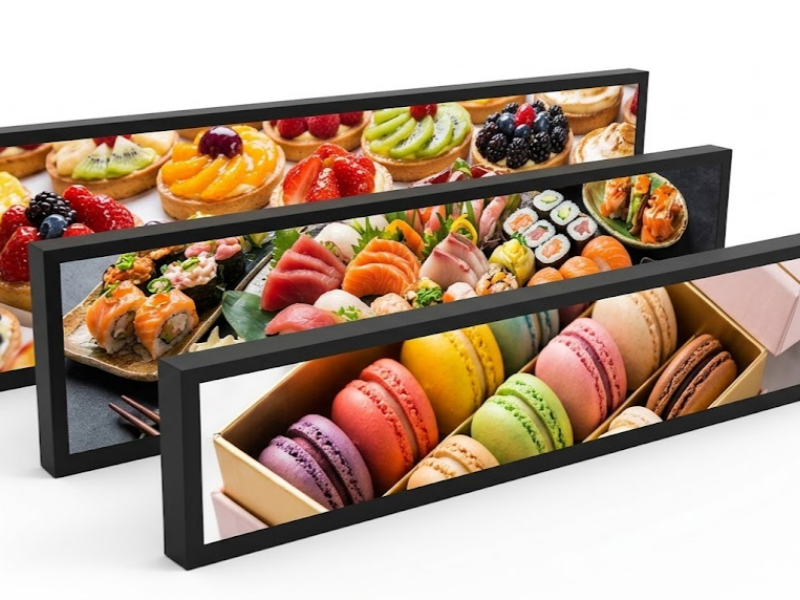

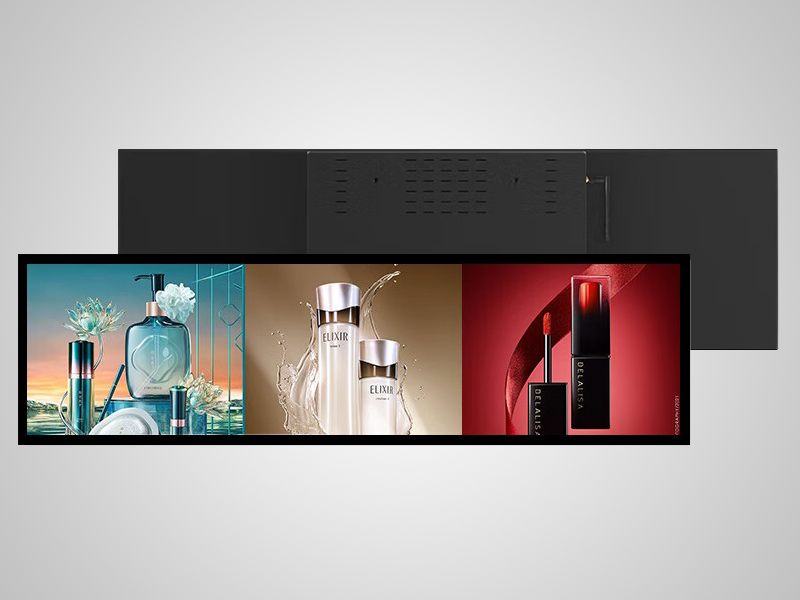

Pitirminali di autusirvizziudistribbuzzioni ca funzionanu cuntinuamenti nta ammienti cu trafficu àutu-, lu cuntrollu trimestrali è l'attività di manutinzioni sìngula cû valuri cchiù àutu-.Schermi LCD allungati usati nta l'ambienti dî supermercatiaffruntari n'esposizzioni spicìfica a l'umidità e a li sustanzi chimichi di pulizia ca li prugrammi di manutinzioni standard putissiru non affruntari completamenti.
Dumanni spissu fatti
Lu me LCD mustra nu schermu jancu - lu pannellu è ruttu?
Nun pi forza. Nu schermu jancu è cchiù spissu nu fallimentu di cumunicazzioni o di nizzializzazzioni rispettu a nu dannu fìsicu. Verificari la cunfigurazzioni dû prutocollu - la friquenza di baud, la modalità SPI o l'indirizzu I2C - rispettu ô fogghiu di dati dû mòdulu. Chistu è assai mpurtanti doppu n'agghiurnamentu dû firmware o nu scanciu di scheda unni li mpistazzioni putissiru nun èssiri trasfiruti currettamenti.
Comu fazzu a diri si la ritroilluminazzioni o lu pannellu LCD nun funzionaru?
Luciri na lanterna nnâ supirfici dû schermu nta n’àngulu nnâ stanza scura. Si vidi n'immaggini sfucata, lu panneḍḍu pruduci n'output curretta e sulu la ritroilluminazzioni fallìu. Nuḍḍa mmàggini sutta na lanterna signìfica ca lu guastu è nnô panneḍḍu, nnâ scheda dû cunnutturi o nnô percorsu dû signali ntra iḍḍi.
Si po riparari nu schermu lampeggianti senza scanciari lu mòdulu?
Ntâ maggior parti dî casi, sì. Lu lampeggiu è cchiù cumunimenti causatu di nu cavu a nastru scioltu, di na giuntu di saldatura marginali o di n’ondulazzioni di alimintazzioni eccessiva. Ripustari li cunnittura e virìficari la stabbilità dû vurtaggiu di alimintazzioni sutta càrricu arrisolvi la majurìa dî lagnanzi di lampeggiamentu prima di èssiri nicissariu la sostituzzioni di cumpunenti.
È sicuru accèndiri nu schermu ca è statu espostu a l'umidità?
No. Lassari asciugari completamenti lu mòdulu nna n'ambienti a vascia umidità - prima di appricari l'alimentazzioni. L'alimentazzioni di nu schermu vagnatu rischia la curruzzioni di l'elittrodi e curti circuiti ca ponnu danniari pirmanentimenti lu panneḍḍu.
Picchì lu me schermu funziona ntâ panchina ma non funziona ntô campu?
Sulu li guasti dû campu ntirmittenti-su' quasi sempri causati di l'espansioni tèrmica a timpiratura di funziunamentu, ntirmittenza dû cunnitturi nnùtta dâ virbazzioni-, o cundinsazzioni duranti l'avviamentu. Riplicari l'ambienti di distribbuzzioni riali - timpiratura, virbazzioni, umidità - duranti li test nnâ banca. Pi guidari ncapu la scigghiuta di l'hardware ca manija cunnizzioni esigenti 'n manera cchiù custanti,sta panoramica di l'opzzioni di schermu LCD a àuti pristazzioni-cumprenni li diffirenzi di spicificazzioni ca cuntanu cchiù assai.
Cunchiusioni
Li guasti dî mòduli LCD si ponnu lèggiri quannu si sapi chi circari. Nu panneḍḍu scuru, nu schermu lampeggianti, n'output sbagghiatu - ognunu mappa a na lista di causi prubbabbili, e nu prucessu diagnosticu strutturatu attrova lu guastu veru cchiù velocimenti rispettu a scanciari li cumpunenti a casu. Lu stissu prucessu ti dici macari chiaramenti quannu la riparazzioni havi fattu lu sò cursu e la sostituzzioni è la risposta giusta.
Si nu fallimentu ricenti misi nu novu hardware nnâ vostra prugramma, espluraricomu li schermi LCD cummirciali muderni si paragunanu a l'opzzioni di schermu tradizziunali, o purumannari na richiestapi parrari dî vostri riquisiti spicìfici di applicazzioni.
